后進先出 (Stack )回路
【控制要求】
4個按鈕分別對應 4個指示燈，按下任意一個按鈕時，對應的指示燈會(huì )亮，同時之前點亮的指示燈會(huì )熄滅。
【組件說明】
| PLC 軟元件 | 控制說明 |
|---|---|
| X0 | 按鈕 1：按下時， X0狀態由 OFF→ON變化一次 |
| X1 | 按鈕 2：按下時， X1狀態由 OFF→ON變化一次 |
| X2 | 按鈕 3：按下時， X2狀態由 OFF→ON變化一次 |
| X3 | 按鈕 4：按下時， X3狀態由 OFF→ON變化一次 |
| Y0 | 指示燈 1 |
| Y1 | 指示燈 2 |
| Y2 | 指示燈 3 |
| Y3 | 指示燈 4 |

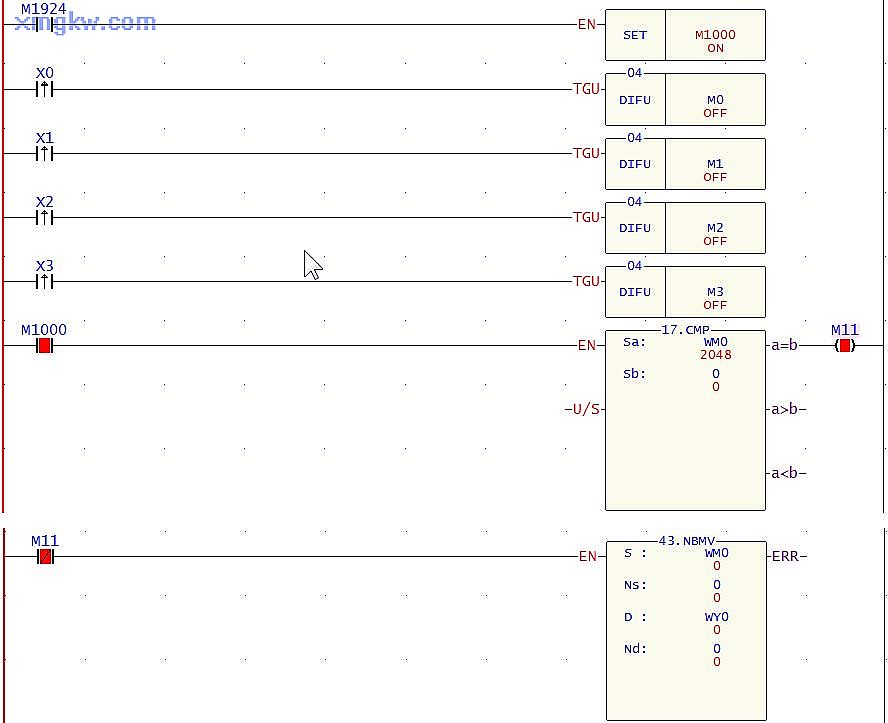

【控制程序】
【程序說明】
- 按下任何按鈕后，對應的 X輸入信號點將由 OFF→ON變化一次，在這個掃描周期里， DIFU指令被執行，對應的一個 M輔助繼電器接通一個掃描周期，則 WM0>0，CMP指令執行后的結果使得 M11=OFF， M11的常閉觸點導通， [NBMV]指令被執行， M 裝置的狀態將被傳送到外部相應的一個輸出點上，同時原來點亮狀態的指示燈將熄滅。
- 從第二次掃描周期開始， DIFU指令將不執行， M0~M3值為 0，CMP指令執行的結果將使 M11=ON，
M11的常閉接點關斷， [NBMV]指令不被執行， M裝置為 0的狀態也不會(huì )被傳送到外部輸出點，所以 Y裝置仍保持原來狀態，直到再次按下按鈕。
