      洗手間自動沖水控制程序

      2015-06-30 10:31:24 人評論 次瀏覽 分類:永宏應用案例

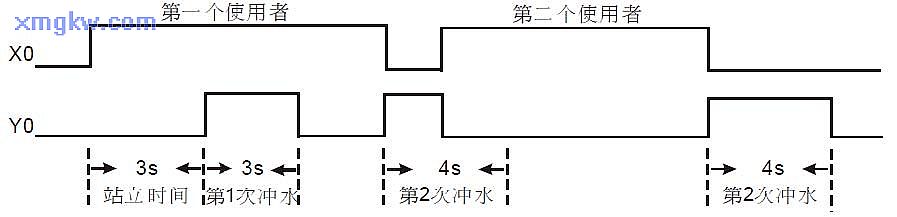

      【控制要求】

      1. 男衛生間小便斗處,使用者必須站滿 3秒鐘才會執行沖水動作,沖水 3秒后自動停止(第一次沖水)。使用者離開時,再沖水 4秒后自動停止(第二次沖水)。
      2. 若使用者在第一次的沖水時間段內離開,則立即停止第一次沖水,開始第二次 4秒的沖水。
      3. 4秒還未完成,后一個使用者便到來,則立即停止沖水,并且不執行第一次沖水 3秒的動作,只在該使用者離開時執行第二次 4秒沖水動作。

      【組件說明】
      PLC 元件 控制說明
      X0 紅外線開關:當有人時 X0為 ON
      T0 計時為 3S的定時器,時基為 10ms
      T1 計時為 3S的定時器,時基為 10ms
      T2 計時為 4S的定時器,時基為 10ms
      Y0 沖水閥門
      【控制程序】

      【程序說明】
      1. 當檢測到有人進入時,紅外線傳感器 X0=ON,T0得電開始計時。若在 3秒內人離開( X0=OFF), T0失電,不執行任何動作。若人站滿 3秒,則 T0的常開接點閉合,保持 M0=ON,開始第一次沖水(Y0=ON)。
      2. M1形成了一個自保電路。當使用者站立時間超過 3秒才離開(常開接點 M0=ON、常閉接點 X0=ON)時, M1保持為 ON。開始第二次沖水( Y0=ON),直到沖水 4秒后( T2的常開接點閉合,常閉接點斷開),停止沖水( Y0=OFF),M0、M1被復位。
      3. M1的自保,不論其間 X0是否發生狀態的改變,都會順利完成第二次沖水動作。
