永宏P(guān)LC與ASD-A伺服驅動器通訊

2015/6/29 16:23:11 人評論 次瀏覽 分類：永宏應用案例



(位置控制，M-BUS)

【控制要求】
z　讀取伺服驅動器的目標位置（增量型位置）（FUN150.M-BUS 指令“讀取”實現）；z　設置伺服驅動器的目標位置（增量型位置）（FUN150.M-BUS 指令“寫入”實現）；z　按下對應開關和按鈕，伺服啟動和定位動作被觸發（利用伺服 DI1~ DI2 輸入點）；z　將伺服的狀態通過面板上指示燈顯示出來 (利用伺服 DO1~ DO3 輸出點 )。
【伺服硬件接線圖】

【ASD-A伺服驅動器參數必要設置】
參數 設置值 說明
P1-01 1 位置控制模式（命令由內部寄存器控制）
P1-33 1 增量型位置控制（相對定位）
P2-10 101 當DI1=ON時，伺服啟動
P2-11 108 當DI2=OFF→ON變化時， CTRG 內部命令被觸發
P2-15 0 無功能
P2-16 0 無功能
P2-17 0 無功能
P2-18 101 當電源輸入后，若沒有異常發生， DO1 = ON
P2-19 102 當伺服啟動后，若沒有異常發生， DO2 = ON
P2-20 105 當目標位置到達時， DO3 = ON
P3-01 1 ASD-A伺服驅動器通訊站號 01
P3-02 1 通訊傳送速度 Baud rate 9600
P3-03 1 MODBUS ASCII模式，資料格式 < 7，E，1 >
P3-04 1 當通訊錯誤時，警告并停止運轉
P3-05 2 通訊接口選擇為 RS-485 通訊
P3-06 0 輸入接點由外部端子控制
※ 當出現伺服因參數設置錯亂而導致不能正常運行時，可先設置 P2-08=10（回歸出廠值），重新上電后再按照上表進行參數設置。
z操作步驟：

  1. 將伺服驅動器的參數設置完后，重新上電，若無異?，F象， “電源正常 ”指示燈(DO1)會(huì )ON。
  2. “電源正常 ”指示燈ON之后，撥動 “伺服啟動”開關到 ON位置，使 DI1=ON，伺服被啟動，如無異?，F象發生， “啟動正?！敝甘緹?(DO2)會(huì )ON。
  3. “啟動正常 ”指示燈ON之后，按下 “定位觸發”按鈕， DI2被觸發一次，伺服電機轉動 10.5圈，完
成后“位置到達 ”指示燈(對應DO3)會(huì )ON?！驹f(shuō)明】
PLC 元件 控制說明
X0 伺服啟動開關 SON，接伺服驅動器的 DI1
X1 觸發定位按鈕 CTRG，接伺服驅動器的 DI2
Y1 電源正常指示燈，接 DO1
Y2 啟動正常指示燈，接 DO2
Y3 位置到達指示燈，接 DO3
M0 執行FUN150.M-BUS的讀取命令
M1 執行FUN150.M-BUS的寫入命令

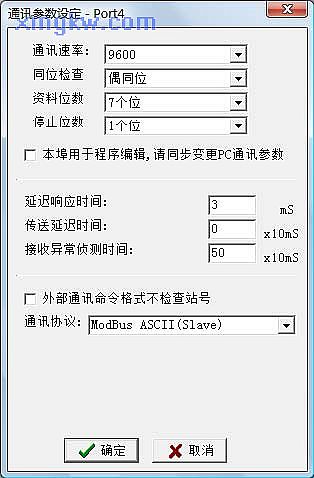

【通訊口參數設定】 PLC通訊口的參數需要與伺服驅動器一致。點選菜單欄的“ PLC” ?“設定” ?“Port4通訊參數”，將參數設為“9600baud，偶同位 ,數據位7，停止位 1”，接收異常偵測時間設為 500ms，采用 ModBus ASCII(Slave)通訊協議。

【控制程序】

指令 1所對應的通訊命令表格： 指令 2所對應的通訊命令表格：

【程序說明】
  1. 1. PLC開機脈沖 M1924將內部位置轉數，內部位置脈沖數存放到 D10、D11中。
  2. M0=On時，第一個 FUN150.M-BUS指令被執行，將第一段內部位置的轉數和脈沖數讀出并自動存放到D1050、D1051。
  3. M1=On時，第二個 FUN150.M-BUS指令被執行，將 D10、D11 的內容分別寫入 H10F、H110內。地址映射規則：將十六進制的仆站地址，先轉換為十進制，再加上 400001。
  4. 4. FUN150.M-BUS執行狀態標志有 “ACT”，“ERR”，“DN”。PLC一開始RUN就比較 C0是否等于 0，若C0=0，執行讀取命令，當讀取完成 “DN”輸出M102，使C0加1，又通過比較指令，當 C0=1時輸出M1，執行 “寫入”指令，當寫入完成時 “DN”輸出M202，使C0復位，而 C0=0時輸出 M0，如此循環不斷地控制兩個 FUN150.M-BUS指令的執行。
  5. M1938，反映通訊口 port4被占用的情況。當其等于 1，表示 port4處于就緒狀態的時候，才允許執行下一個通訊指令，不至于引起錯亂。
