先進先出回路

2015-6-30 15:55:23 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
  1. 小明參加央視益智搶答節目，共有三組選手參加，主持人提出問題，三組選手必需按下桌上的搶答按鈕；昀快按下按鈕者，方可回答問，其它按下的按鈕無效。
  2. 若答對，則主持人會(huì )重置 (reset)按鈕進行下一題。
  3. 若答錯，主持人亦會(huì )重置 (reset)按鈕進行，三組可同時再進行搶答。
【組件說明】
PLC 軟元件 控制說明
X0 A組按鈕：按下時， X0=ON
X1 B組按鈕：按下時， X1=ON
X2 C組按鈕：按下時， X2=ON
X3 主持人復位按鈕：按下時， X3=ON
Y0 A組指示燈
Y1 B組指示燈
Y2 C組指示燈

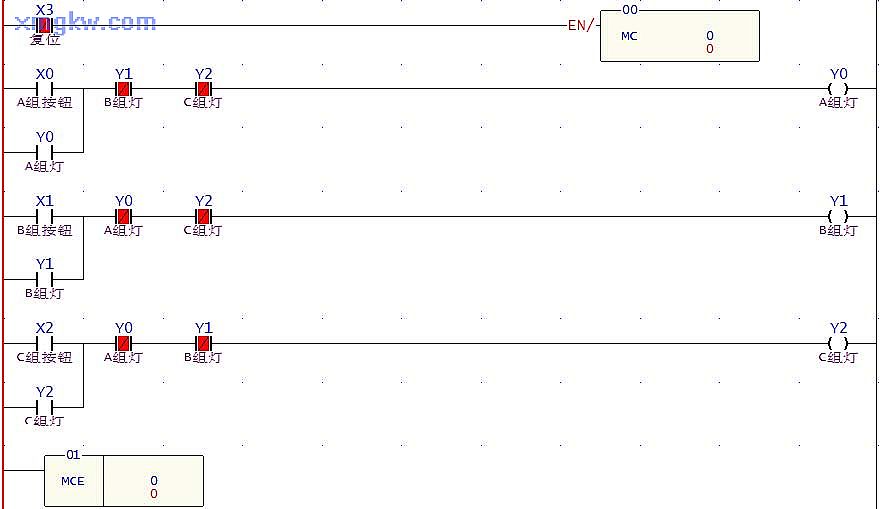

【控制程序】

【程序說明】
  1. 主持人未按下按鈕時， X3信號狀態為 OFF，那么 X3常閉觸點 =ON，則[MC 0]指令不執行，所以 MC0~MCE0之間程序正常執行。
  2. 任何一組搶答成功后都是通過自鎖回路形成自保，即松開按鈕后指示燈也不會(huì )熄滅。
  3. 其中一組搶答成功后，通過互鎖回路，其它組再按按鈕也無效。
  4. 主持人按下復位按鈕后， X3信號狀態為 ON，那么 X3常閉觸點 =OFF，則[MC N0]指令被執行， MC0~MCE0之間程序不被執行。 Y0、Y1、Y2全部失電，所有組的指示燈熄滅。主持人松開按鈕后， X3=OFF，MC0~MCE0之間程序又正常執行，進入新一輪的搶答。
