傳統自保持回路與 SET/RST自保持回路

2015/6/30 10:43:01 人評論 次瀏覽 分類：永宏應用案例

【動作要求】
按一下“啟動按鈕” X0，輸出點 Y0變?yōu)?ON；按一下“關斷按鈕” X1，輸出點 Y0變?yōu)?OFF。
【組件說明】
PLC 軟元件 控制說明
X0 啟動按鈕：當啟動按鈕 X0按下且關斷按鈕 X1沒有按下時， Y0狀態為 ON
X1 關斷按鈕：當關斷按鈕 X1按下時，Y0狀態變?yōu)?OFF
Y0 輸出點
【控制程序】
● 傳統自保持回路

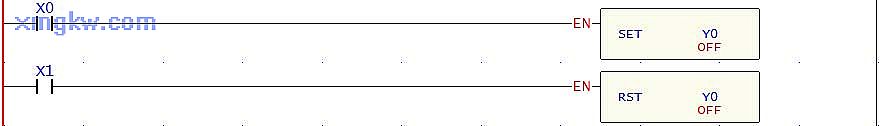

● SET/RST自保持回路

【程序說明】
  1. 以上兩范例的動作皆為當 X0由 OFF→ON變化時， Y0保持在 ON狀態；當 X1由 OFF→ON變化時， Y0保持為 OFF狀態。
  2. X0，X1同時動作時，則停止信號優先，即 Y0會(huì )保持在 OFF狀態。
