交通燈控制

2015-6-30 10:35:06 人評論次瀏覽分類：永宏應用案例

【控制要求】

X0交通燈開始工作，按下停止按鈕 X1，交通燈系統停止運行。
設東西方西車流量較小，紅燈亮的時間為 60秒，而南北方向車流量較大，紅燈亮的時間為 30秒。
東西方向的紅燈時間就是南北方向的“綠燈時間＋綠燈閃爍時間＋黃燈時間”，反之，南北方向紅燈時間就是東西方向的“綠燈時間＋綠燈閃爍時間＋黃燈時間”。
黃燈亮時車和人不能再通過馬路，黃燈亮 5秒的目的是讓正在十字路口通行的人和車有時間到達對面馬路。

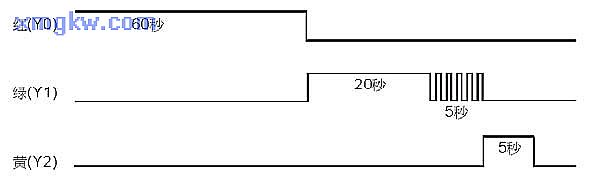

東西方向交通燈狀態變化規律：
南北方向交通燈狀態變化規律：

【元件說明】

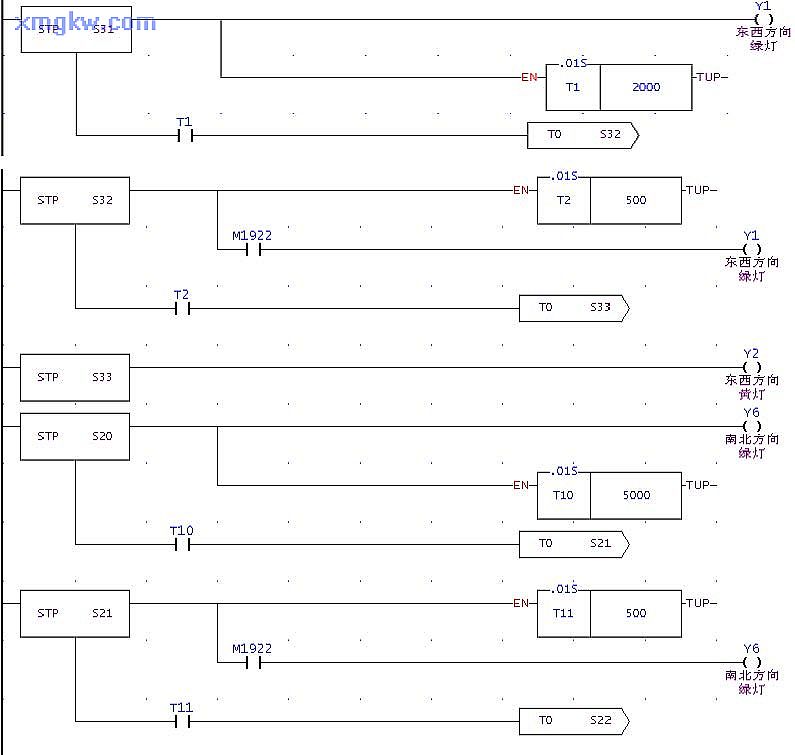

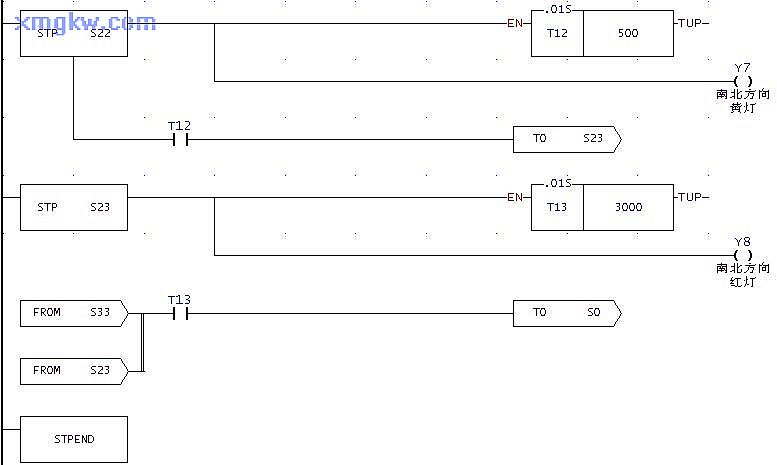

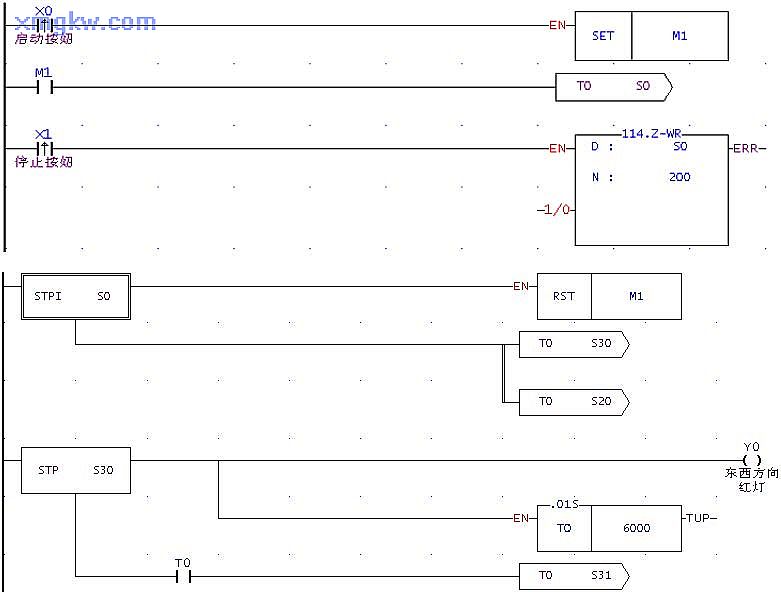

【控制程序】

【程序說明】

X0由 OFF→ON動作， [SET M0]，[TO S0]指令被執行，進入步進流程。
X1由 OFF→ON動作， X1產生一個上升沿脈沖， [Z-WR S0 S200]指令被執行，所有的步進點被復位，所有交通燈熄滅。
本例是應用并行分支的步進流程來設計，分為東西和南北方向兩個流程，兩個流程同時進行。
東西方向流程處于紅燈狀態時，南北方向流程應相應的處在綠燈，綠燈閃爍，黃燈流程。
東西方向流程結束后（紅燈熄滅），南北方向流程也應結束（黃燈熄滅），返回初始步進點 S0。
步進點從一個流程轉移到另一個流程時，前一個流程的狀態（包括步進點和 Y 輸出點）相應被復位。
東西方向的黃燈亮時間（ Y2）并沒有用定時器來控制，這是因為當南北方向紅燈亮時間結束后（同時也是東西方向黃燈結束時間）， T13=On，在 S33 和 S23 都為 On 的狀態下，返回到步進點 S0，S33 和 S23 步進點對應的 Y狀態被復位， Y2自然也被復位。
