脈沖波寬調變

2015-6-30 10:14:46 人評論 次瀏覽 分類：永宏應用案例

【控制需求】
開關 X0接通時，可以通過改變定時器的預定時間，達到改變脈沖波寬調變功能，產生震蕩波形?！驹f(shuō)明】
PLC 軟元件 控制說明
X0 開關
T0 計時 1s定時器，其時基為 10ms
T1 計時 2s定時器，時基為 10ms
Y0 輸出震蕩波形

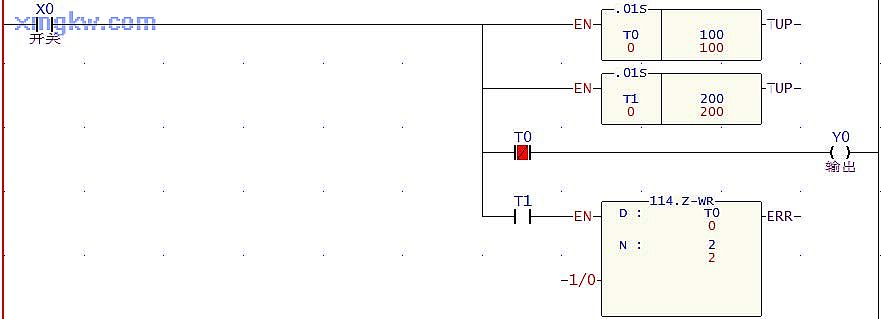

【控制程序】

【程序說明】
  1. X0=ON時，定時器 T0/T1開始計時， T0計時值未到達前 Y0=ON，當 T0計時到達時， Y0=OFF。
  2. 2. T1計時到達時將 T0/T1 清除，此時 Y0會(huì )持續輸出上面的振蕩波形，當 X0=OFF時，Y0輸出也變成 OFF。
  3. 可利用修改定時器的預設時間值，產生脈沖波寬調變功能。

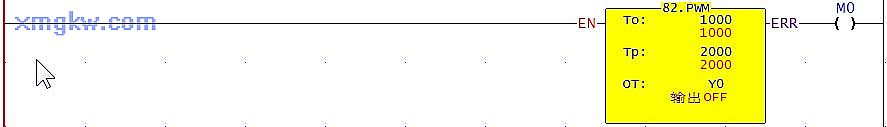

  4. FUN.82也能實現脈沖波寬調變功能，如下：
